Ящик для внешнего блока кондиционера своими руками из перфопанелей

Защитить наружный блок сплит-системы от механических повреждений и краж поможет специальный ящик, сделанный своими руками. Для этих целей прекрасно подойдут перфорированные металлические листы, собранная из них конструкция обеспечит безопасность модуля кондиционера и облагородит внешний вид фасада.

Что потребуется для изготовления ящика

Металлоконструкция состоит из закрепленных на каркасе трех декоративных экранов - одного фронтального и двух одинаковых боковых. Для создания ящика потребуются материалы:

стальные перфопанели;
металлический швеллер;
уголки равнополочные;
кронштейны;
болты с гайками.

Также потребуются инструменты:

болгарка;
сварочный аппарат;
дрель;
рулетка;
отвертка;
гаечные ключи.

Для готовой конструкции весом около 5 кг подойдут панели с толщиной листа 1 мм и уголки с толщиной стенок 2 мм. Изделие при этом спокойно выдерживает ветровую нагрузку и минимально нагружает несущую основу.

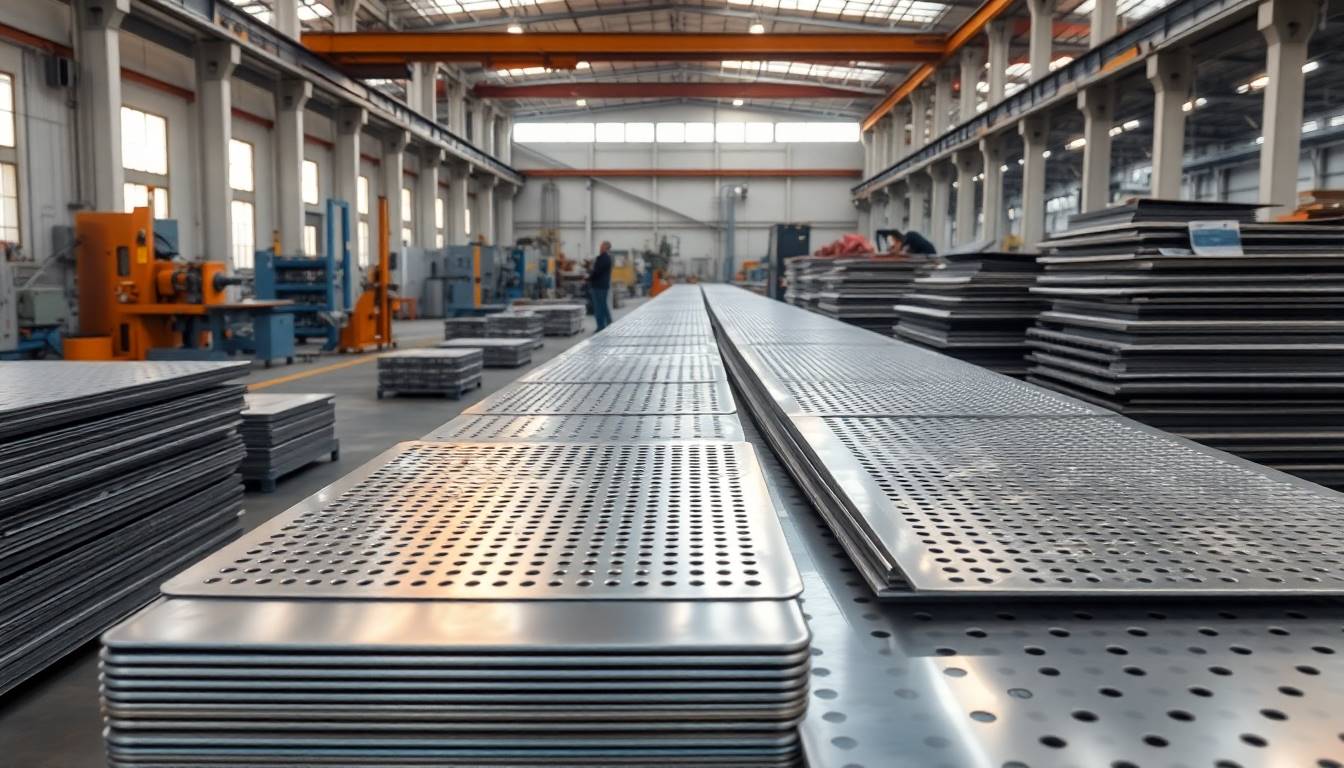

«Митист-Групп» производит перфорированный лист из различных металлов.

Режем в необходимый размер, изготавливаем по Вашему техническому заданию. Красим порошковой краской в любой цвет по каталогу Ral. В наличии на складе перфорированные листы размерами 1000х2000 мм в толщине от 0,7 мм до 3 мм. Стальные листы толщиной от 4 мм можем изготовить размером 1500*3000 мм. Перейти в каталог →

Процесс изготовления конструкции

Начинать работу следует с измерения самого внешнего блока. Габариты будущего ящика рассчитывают так, чтобы они были больше примерно на 10-15 см с каждой стороны. Далее проделывается следующее:

при помощи болгарки нарезают отрезки из уголков для каркаса, должно получиться 12 заготовок;
приступают к сборке основы, заготовки сваривают в единую конструкцию или соединяют, используя уголки, кронштейны и болты;
после сборки все углы изделия должны быть прямыми, при обнаружении перекосов их устраняют;
к раме крепят перфопанели, сначала фасадную, после боковые, фиксируя их сваркой или болтами;
на завершающем этапе ящик красят или покрывают антикоррозийным составом.

Несущий каркас, на котором будет устанавливаться блок сплит-системы, выполняется из швеллеров, кронштейнов, удлинителей кронштейнов и соединяющих их уголков. Ящик для наружного блока желательно сделать съемным, его легко будет установить при монтаже кондиционера и снимать для периодической чистки. Защищающую модуль конструкцию рационально смонтировать одновременно с козырьком, обезопасив устройство со всех сторон.

В случае необходимости корзин для кондиционеров на фасад всего дома, Вы можете заказать их изготовление в нашей компании.
